VetroMount® Montage-Set, ohne Abdeckprofil

Produktnummer: BO5403091

Beschreibung

Das VetroMount® Montage-Set ermöglicht eine schnelle und unkomplizierte Montage von absturzsicheren Verglasungen. Mit wenigen Handgriffen lassen sich selbst schwere Verglasungen millimetergenau ausrichten, fixieren und bei Bedarf wieder demontieren.

Dieses VetroMount® Montage-Set besteht aus vorkonfektionierten Glaslagern sowie Gummidichtungen und ist auf die Installation ohne Abdeckprofil abgestimmt. Der patentierte Sicherungsmechanismus ist in eine komplette Glaslagereinheit integriert. Es müssen dementsprechend keine Einzelteile zusammengefügt werden: Die Glaslager sind bereits vormontiert und verfügen jeweils über vier Befestigungselemente. Pro Meter kommen lediglich 4 Glaslager zum Einsatz. Die Ausrichtung der Glaslager erfolgt werkzeuglos durch fein justierbare Glaslager.
Das VetroMount® Ganzglasgeländersystem besticht durch seine hochwertige Optik und einfache Installation dank technisch ausgereifter Komponenten zur Glaslagerung und Ausrichtung. Mit nur wenigen Handgriffen können selbst lange Geländerabschnitte zeit- und kostensparend montiert werden. Sämtliche Zubehörteile wie Endkappen, Abdeckprofile, Distanzgummies etc. sind passend hierzu erhältlich.

Über die Produktserie VetroMount:
Das von den Bohle Ingenieuren entwickelte Geländersystem VetroMount® (mit AbP) ist mit wenigen Handgriffen zeit- und kostensparend montiert. Grund dafür sind die praktische Profilbefestigung sowie die patentierten Glaslager: Dank der wenigen Befestigungspunkte der Profile und durch den Einsatz einfacher Betonschrauben gelingt die Profilmontage besonders schnell. Die anschließende Glasfixierung basiert auf der genialen Idee des Kabelbinderprinzips. Es sorgt dafür, dass Glasscheiben mithilfe einer einfachen Zug-Druck-Bewegung 100 %-ig sicher im Profil verankert sind. Einsetzen, Ausrichten, Sichern - mit drei intuitiven Schritten gelingt das perfekte Geländersystem. Im Revisionsfall ermöglicht ein cleverer Lösemechanismus zudem die schnelle Demontage.

Alles anzeigen Weniger anzeigen

Anwendungs-Hinweis:
Hinweis: Montage-Set passend für die Variante ohne Abdeckprofile

Ihre Vorteile

  • Vorkonfektioniertes Set
  • Alle Teile sind bereits für den Einbau vorbereitet
  • Ausrichtung der Glasscheiben werkzeuglos durch fein justierbare Glaslager
  • Patentierter Sicherungsmechanismus
  • Nur 4 Glaslager pro Meter nötig
  • Intuitives Feststellen der Glasscheiben
  • Schnelle und schadensfreie Demontage im Revisionsfall
  • Beleuchtung durch LED-Strips in den Glaslagern möglich
  • Für den Innen- und Außenbereich geeignet
Alles anzeigen Weniger anzeigen

Technische Details

Farbe
Rot
Geeignet für Abdeckprofile
Nein
Glasdicke
16,76 mm
Holmlast
1 kN
Länge
5.000 mm
Produktserie
VetroMount
Verpackungsinhalt
1 Set

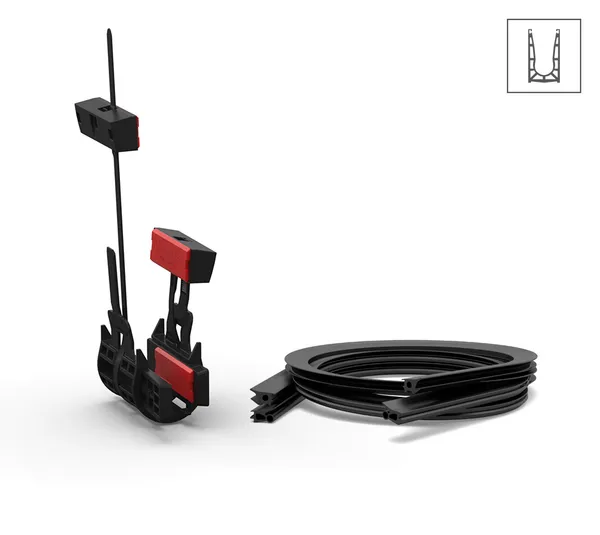

Lieferumfang

1 Stück
Glaslager Set bestehend aus 26 Glaslagern
2 Stück
Gummidichtung 5000 mm für die Variante ohne Abdeckprofil

Downloads

pdf
Planungshilfen
VetroMount Anfrageformular
pdf
Planungshilfen
VetroMount Statische Berechnung (Systemstatik)
pdf
Zertifikate
VetroMount Top und Side Prüfbericht - CH
pdf
Zertifikate
VetroMount Allgemeines bauaufsichtliches Prüfzeugnis - Top und Side
pdf
Anleitungen
VetroMount® - Montageanleitung - Instruction Manual

Zeichnungen

jpg
jpg
jpg
