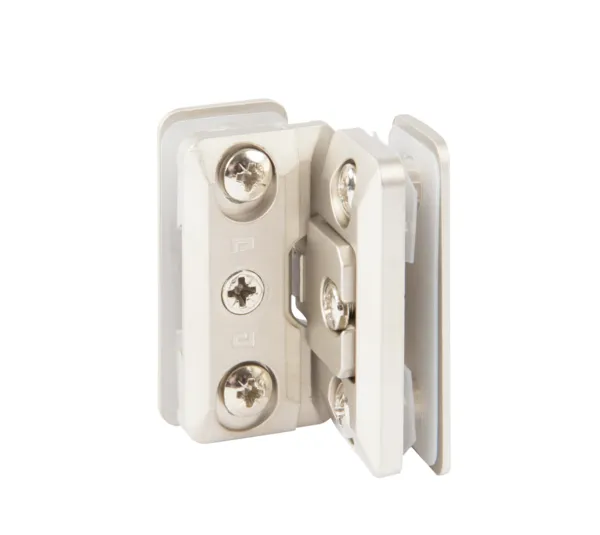

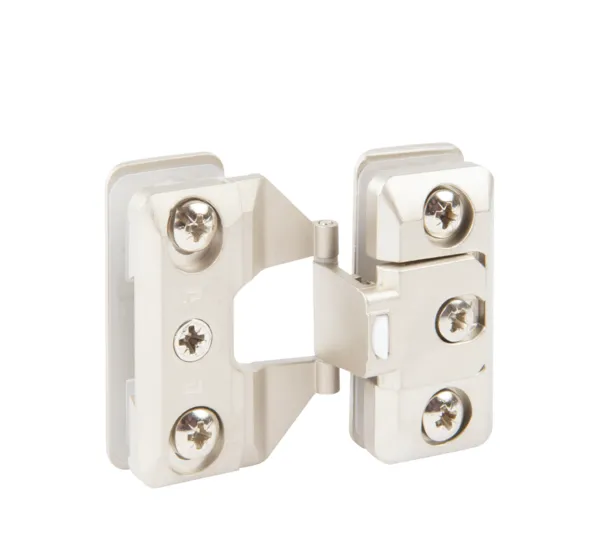

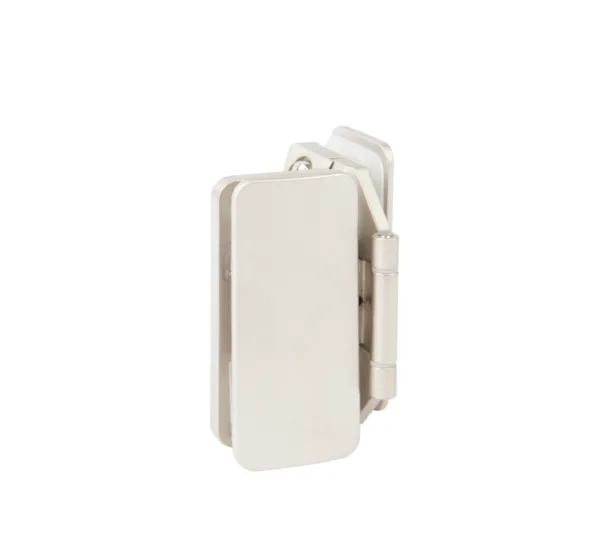

Vitreasy 003 Möbelband, Glas-Glas

Produktnummer: BO5205273

Beschreibung

Vitreasy Möbelbänder garantieren ein stabiles und optisch hochwertiges Ergebnis. Sie überzeugen durch ihre kompakte Bauform mit integrierter Zuhaltung, sind 3D verstellbar, haben Öffnungswinkel von 180° bis 270° und wurden nach EN 15570 Level 3 geprüft. So ist ein perfektes Ergebnis sicher.



Anwendungs-Hinweis:
Je nach Glasdicke kann eine Fase an der Glaskante vorzusehen sein. Bitte Montageanleitung beachten.

Ihre Vorteile

  • Mit integrierter Zuhaltung
  • Viele unterschiedliche Ausführungen erhältlich
  • Qualitätsgeprüft nach DIN 15570 Level 3
  • Befestigungsmaterial wird mitgeliefert
  • 3D verstellbar

Technische Details

3D Verstellbarkeit
Ja
Ausführung
Verschraubt
Befestigungsart
Verschraubt
DIN Richtung
DIN rechts und DIN links
Farbe
Edelstahlfarbig
Flächenbündig
Nein
Form
Eckig
Glanzgrad
Matt
Glasbearbeitung erforderlich
Ja
Glasdicke
5 - 8 mm
Höhe
56 mm
Material
Zinkdruckguss
Montageart
Glas-Glas
Montageposition
Einliegend
Produktserie
Vitreasy 003
Rückholzone
Nein
Selbstschließfunktion
Nein
Türart
Anschlagtür
Türbreite
600 mm
Türgewicht pro Paar max.
10 kg
Türhöhe
2.400 mm
Verpackungsinhalt
1 Stück
Öffnungswinkel
190°
Alles anzeigen Weniger anzeigen

Downloads

pdf
Anleitungen
BO5205273-All-Glass-showcase-hinge-inset-InstructionManual

Zeichnungen

jpg
jpg
jpg
jpg
jpg
jpg
jpg
